Kutu Profil

Direkler çit çekebilmek için kullanılan ana ekipmanlardır.

Kutu profiller çit sistemlerinde kullanılan dayanıklı ve çok yönlü direk ekipmanlarıdır. Siyah sac ve galvanizli sacdan, farklı kesit ve et kalınlıklarında üretilerek çeşitli arazi ve uygulama ihtiyaçlarına uyum sağlar.

Kullanılacak panel tipi, arazi koşulları ve çit yüksekliği gibi faktörler kesit ve et kalınlığını belirlemektedir.

Teklif Alın

ÜRETİM

Direğin ömrünü uzatmak ve dış etkenlere karşı korumak için çeşitli kaplama seçenekleri sunulmaktadır. İhtiyaca göre aşağıdaki alternatiflerden biri tercih edilebilir.

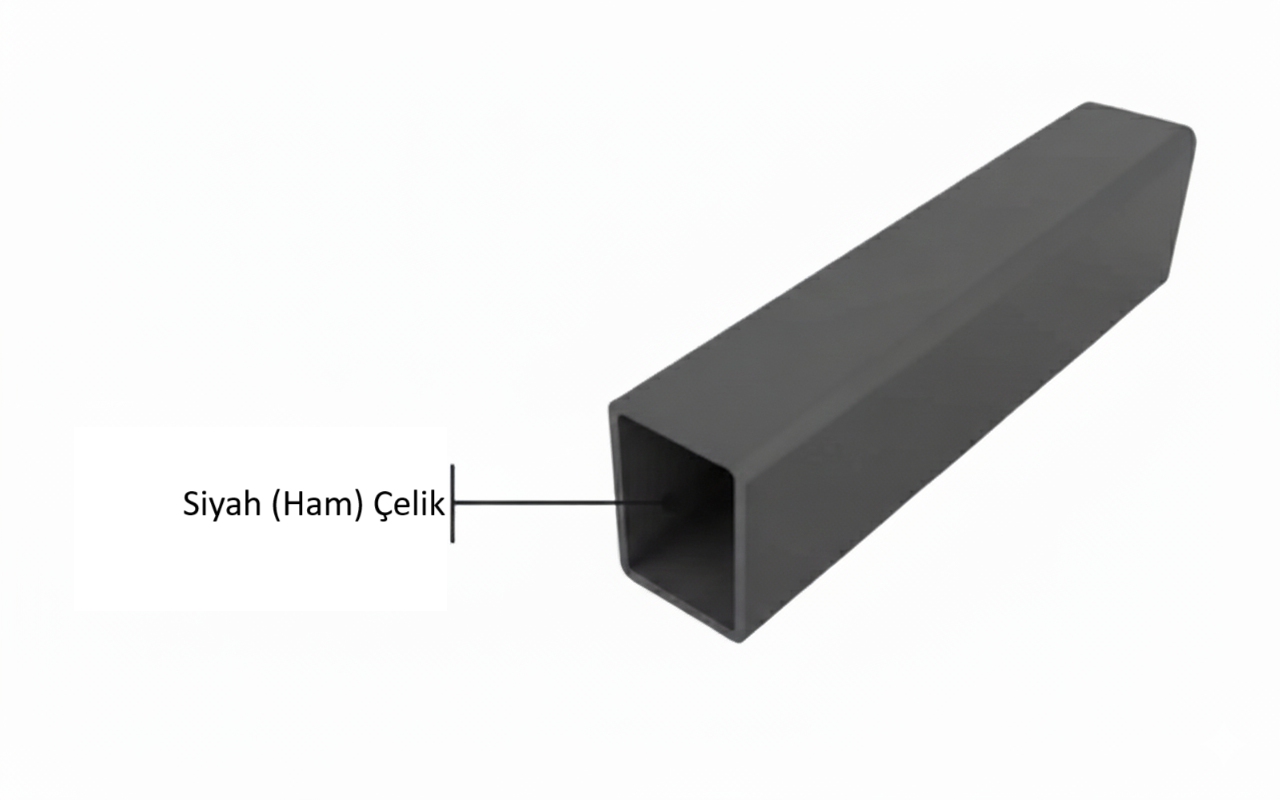

Siyah (ham malzeme)

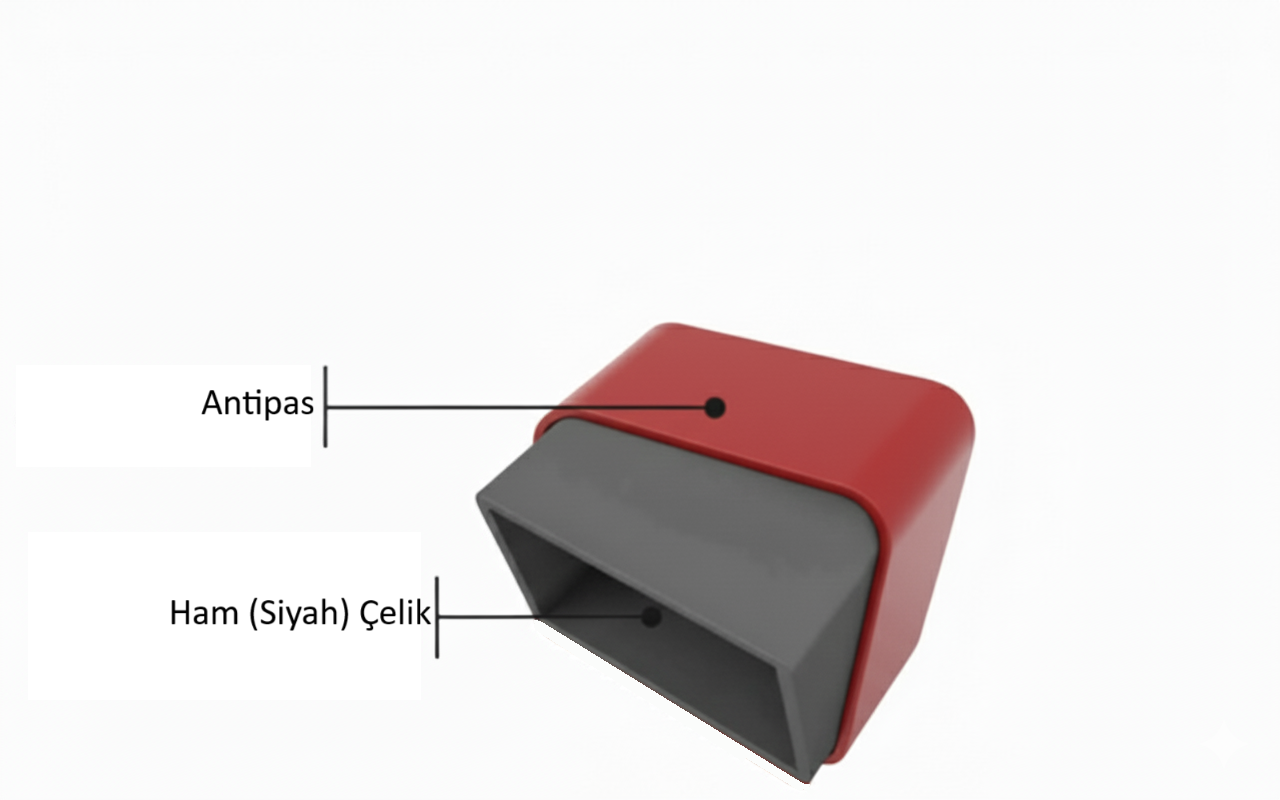

Antipaslı (gri veya kırmızı renk)

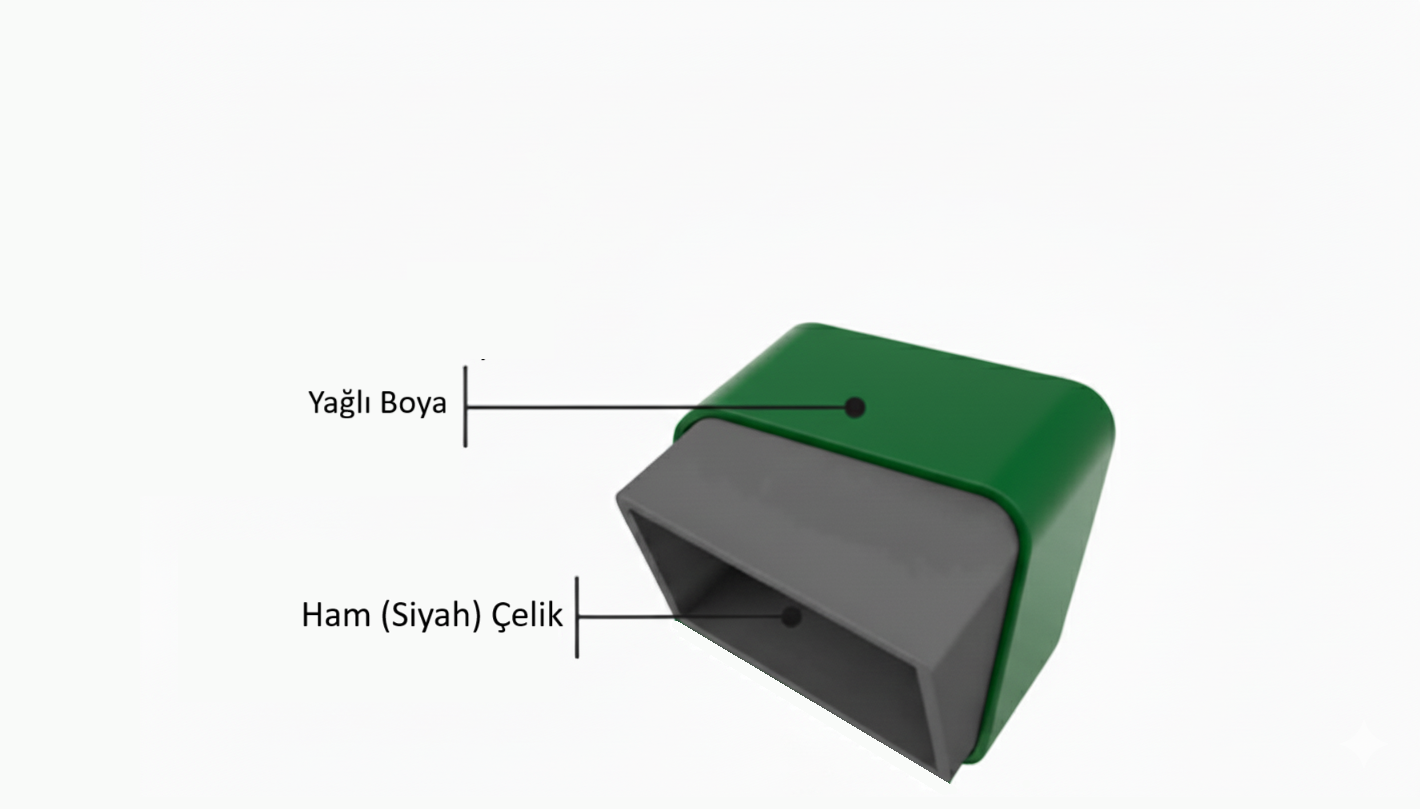

Siyah üzerine yağlı boya

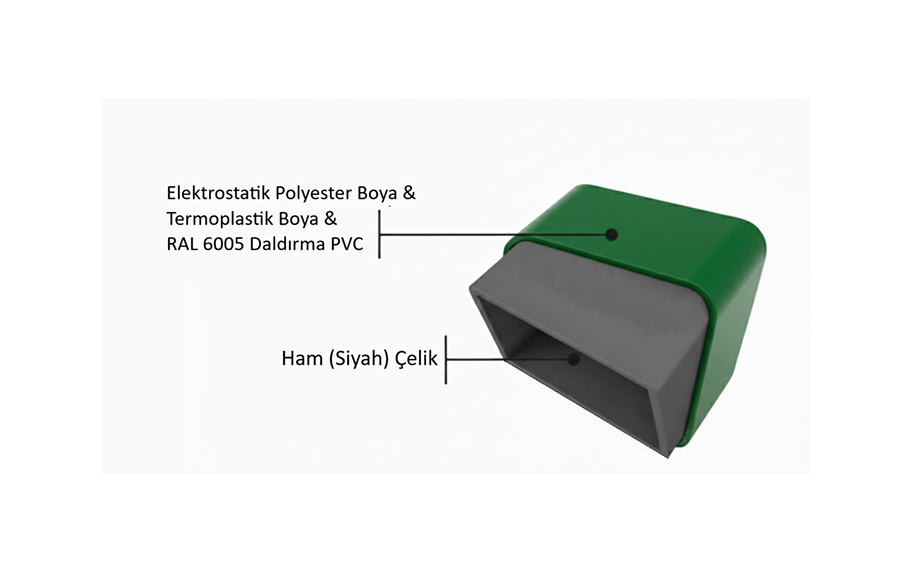

Siyah üzerine elektrostatik polyester boya

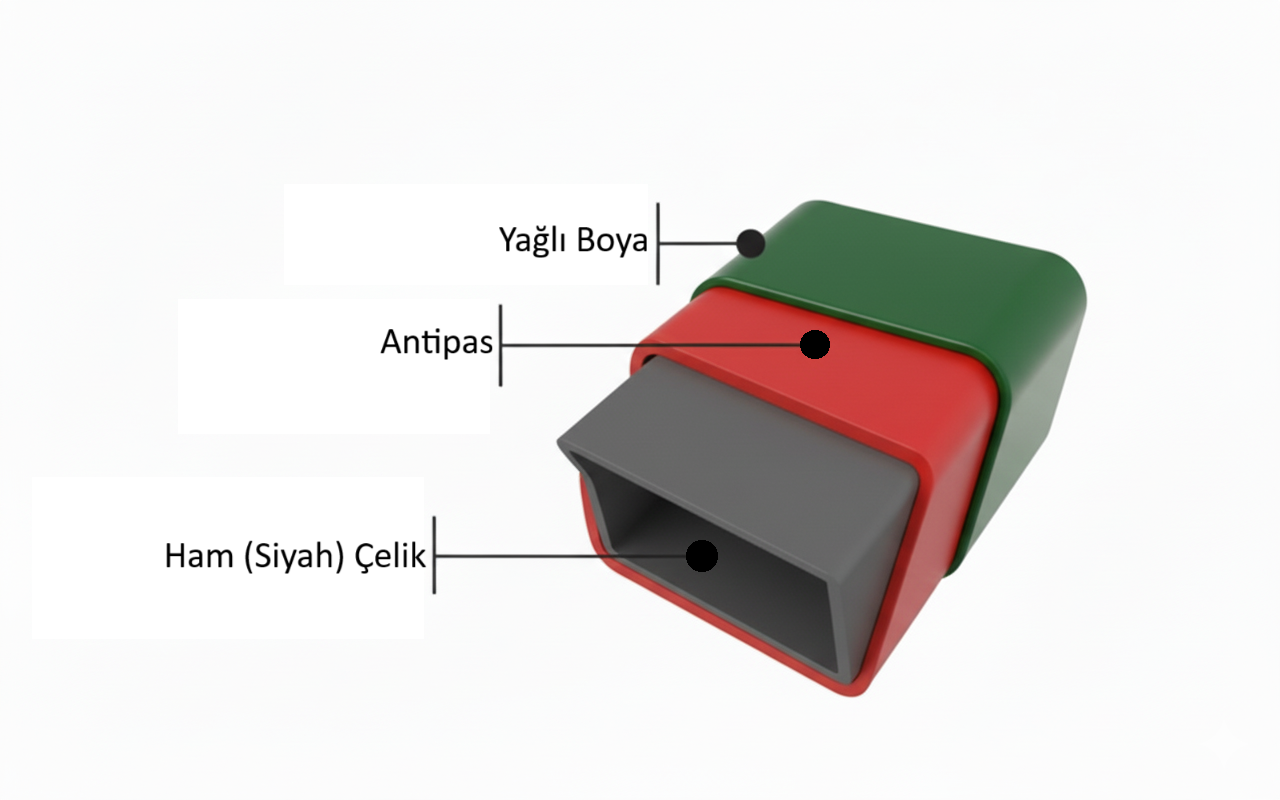

Antipas üzerine yağlı boya

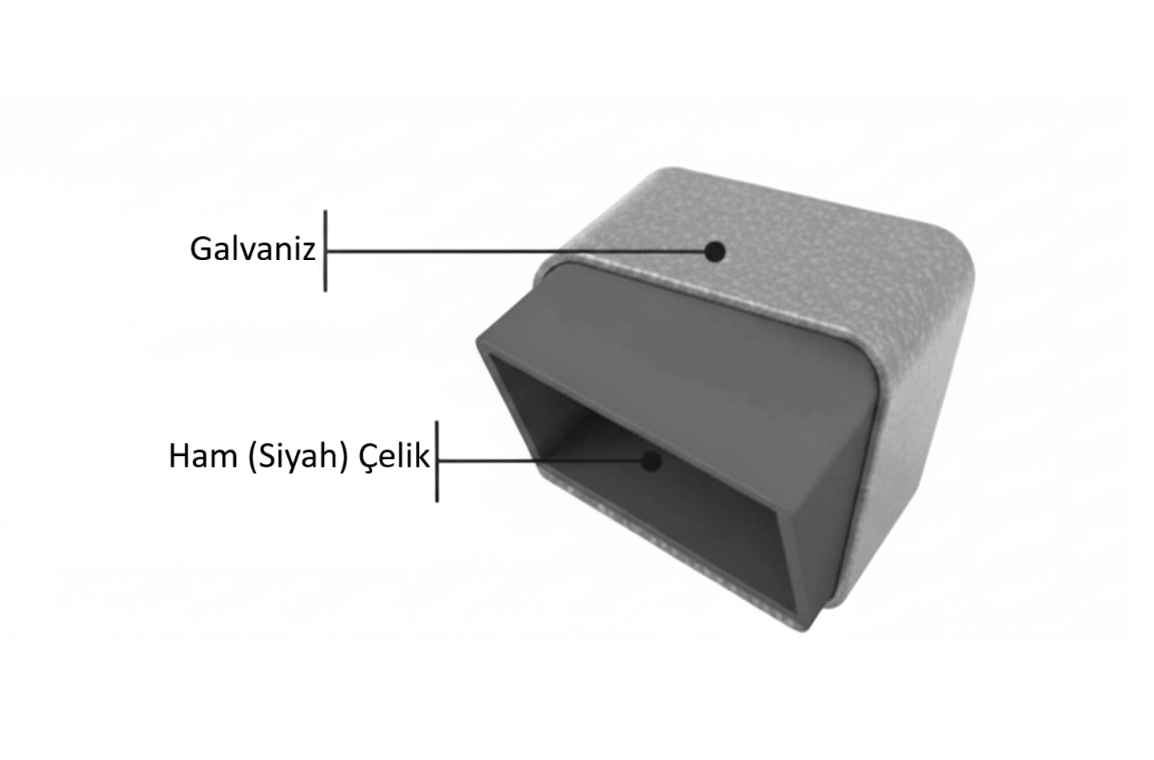

Sıcak daldırma galvaniz

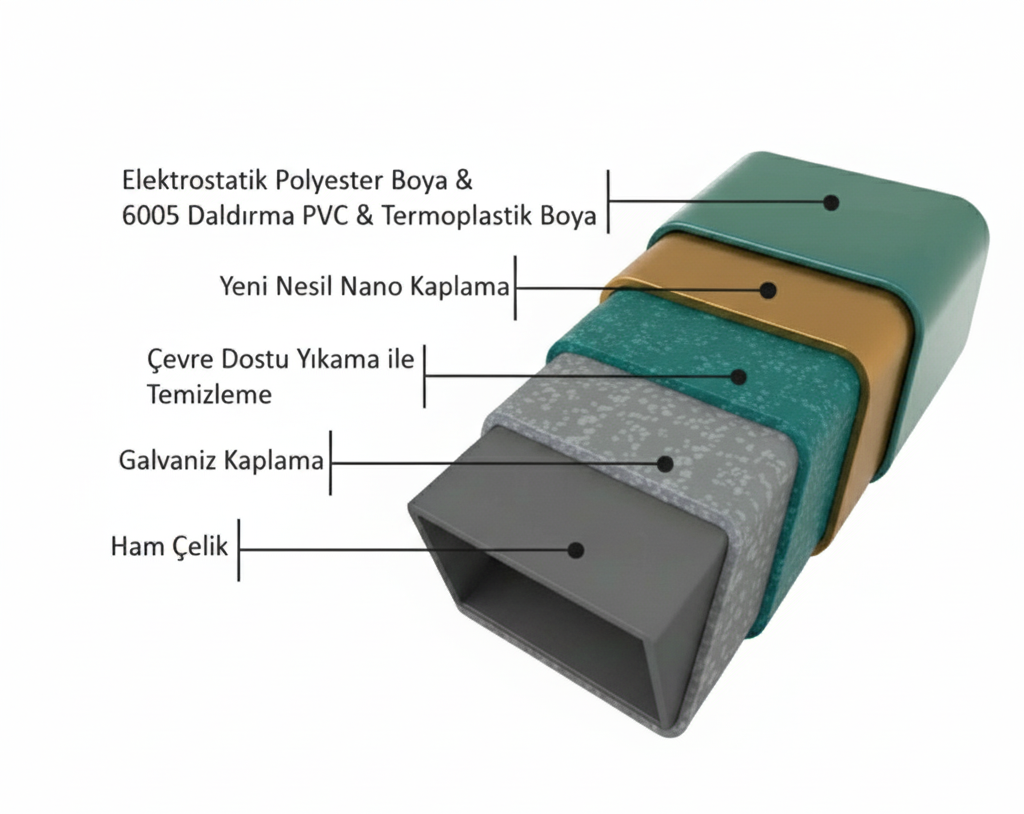

Pregalvaniz (galvanizli sac) + elektrostatik polyester boya

Kaplama türü, arazi koşulları ve müşteri beklentilerine göre belirlenir.

YARDIMCI EKİPMANLAR

Genellikle panel tipi çitler ile kullanılırlar. Paneller, direklere metal klips ve cıvatalarla bağlanır. Paneller yeterince gergin olduğu için standart uygulamalarda payandaya ihtiyaç duymazlar, bununla birlikte 2,5 mt ve üzeri yüksekliklerde arazi ve iklim şartlarına göre payanda ve hatta ara kuşak seçeneği değerlendirilebilir.

ÇİT ÜZERİ KORUMA TEDBİRLERİ İÇİN KONSOL UYGULAMALARI

Düz konsollu modeller. Koruma tedbirinin ihtiyaç duyduğu alan kadar direkler uzun üretilir. Örnekse; Tel üzeri 45 cm düzlemsel jiletli tel uygulaması için, direkler tel üst sınırından 45 cm daha uzun ve düz üretilir.
Deve boyunlu (L konsollu – NATO direği) modeller. Koruma tedbirinin ihtiyaç duyduğu alan kadar, direk üst sınırından, direğe135° lik açıyla dışarı doğru uzunan L formunda bir kol kaynatılarak üretilir.

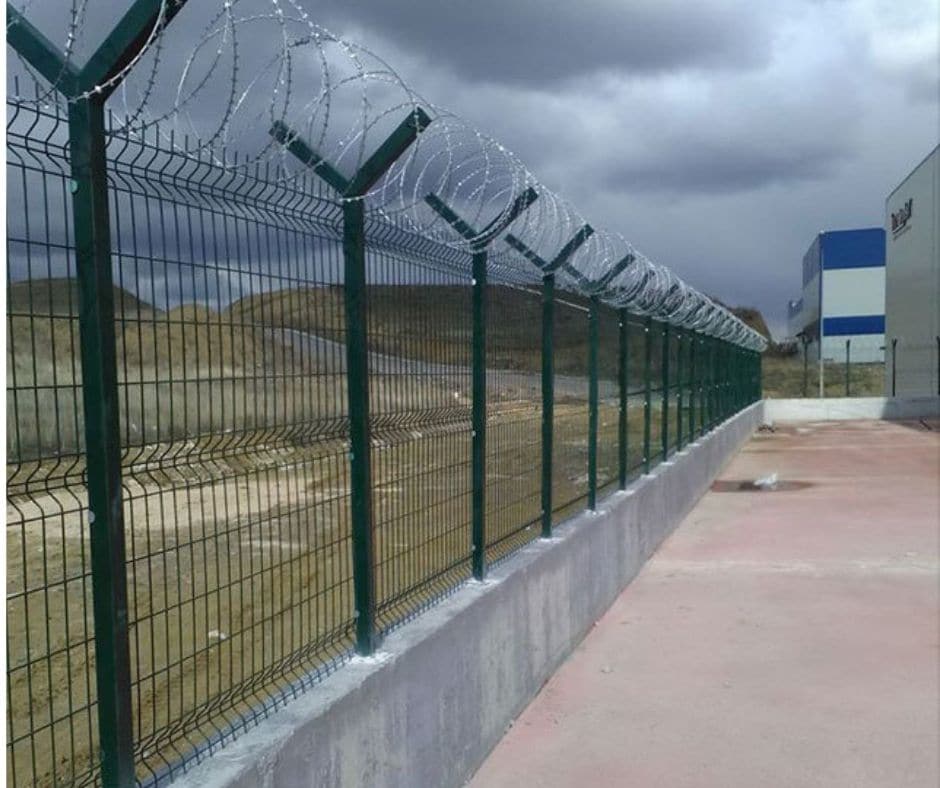

V konsollu (Y kafa – Çatal) modeller. Koruma tedbirinin ihtiyaç duyduğu alan kadar, direk üst sınırından, direğe 135° lik açıyla dışarı ve içeri doğru uzanan V formunda kollar kaynatılarak üretilir.

ZEMİN TİPLERİ

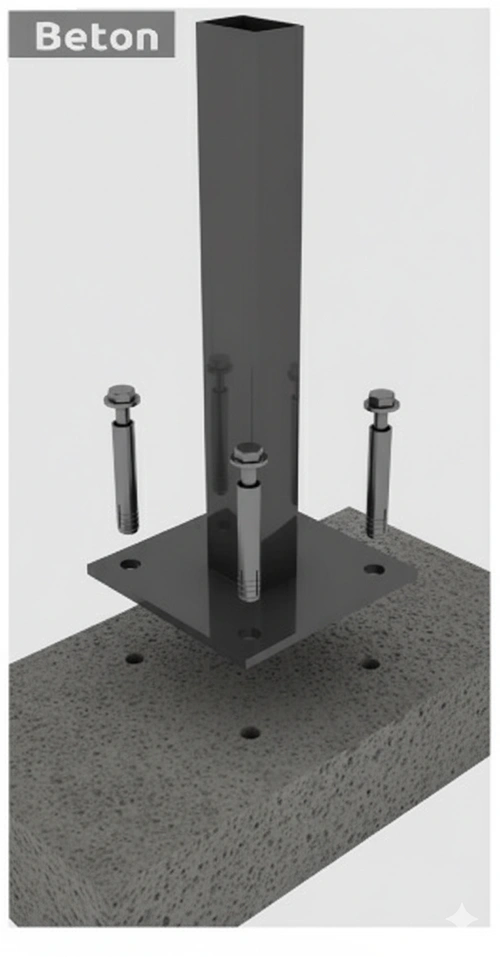

Beton zeminlerde: Direk altlarına, direk yüksekliği, et kalınlığı ve beton zemin durumuna göre belirlenen flanş (plaka) kaynatılır. Zemin montajı için flanş üzerine 4 noktada delik açılır.
Toprak zeminlerde: Toprak altında kalacak kısmı için direkler 50 cm uzun üretilir.

STANDART UYGULAMA TARİFİ

Beton Zemin (Duvar – Hatıl)

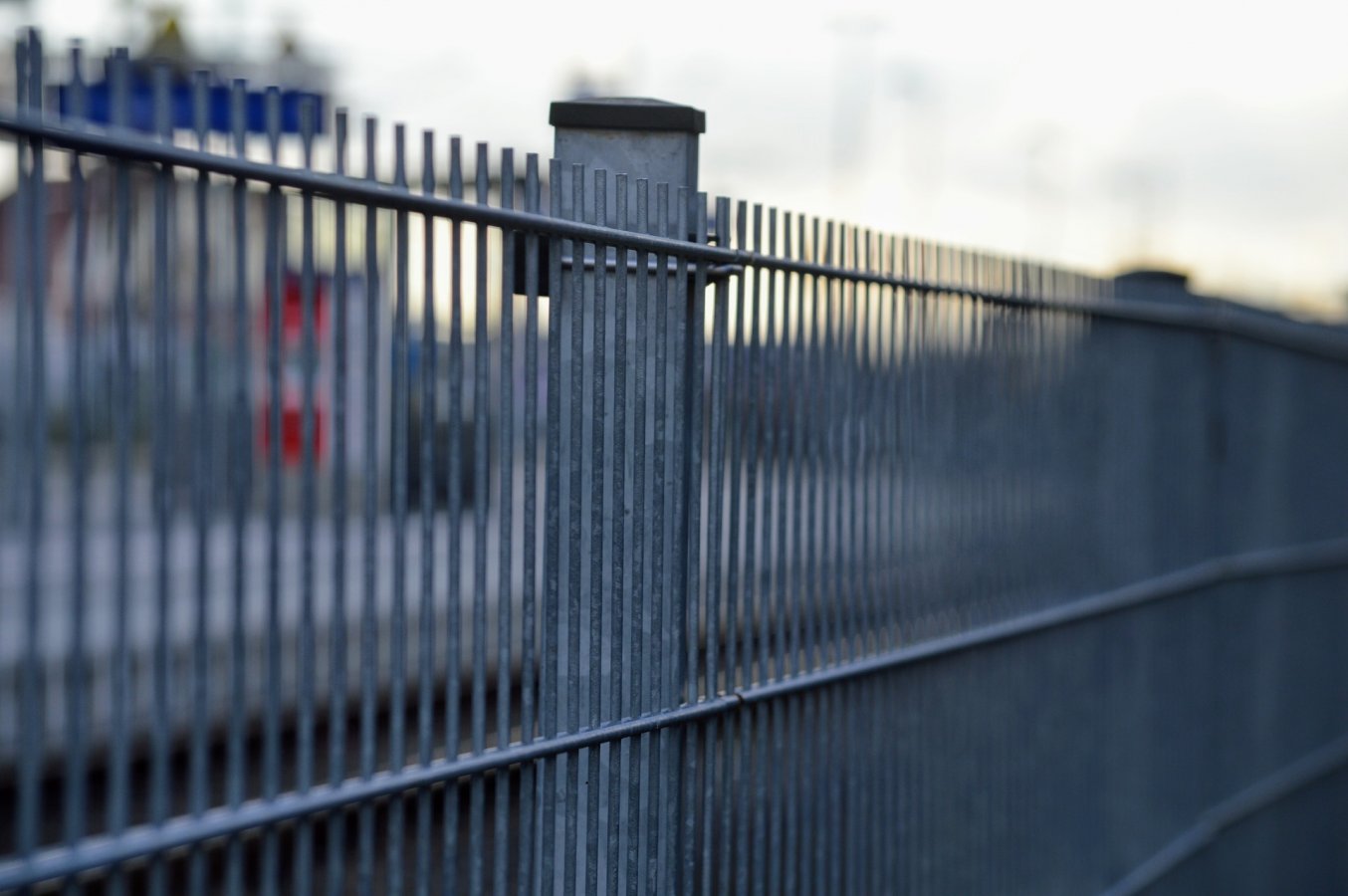

Kutu Profiller genellikle aşağıdaki panel tipi çitler ile birlikte, beton zeminlerde kullanılır:

Standart Kaynaklı Panel

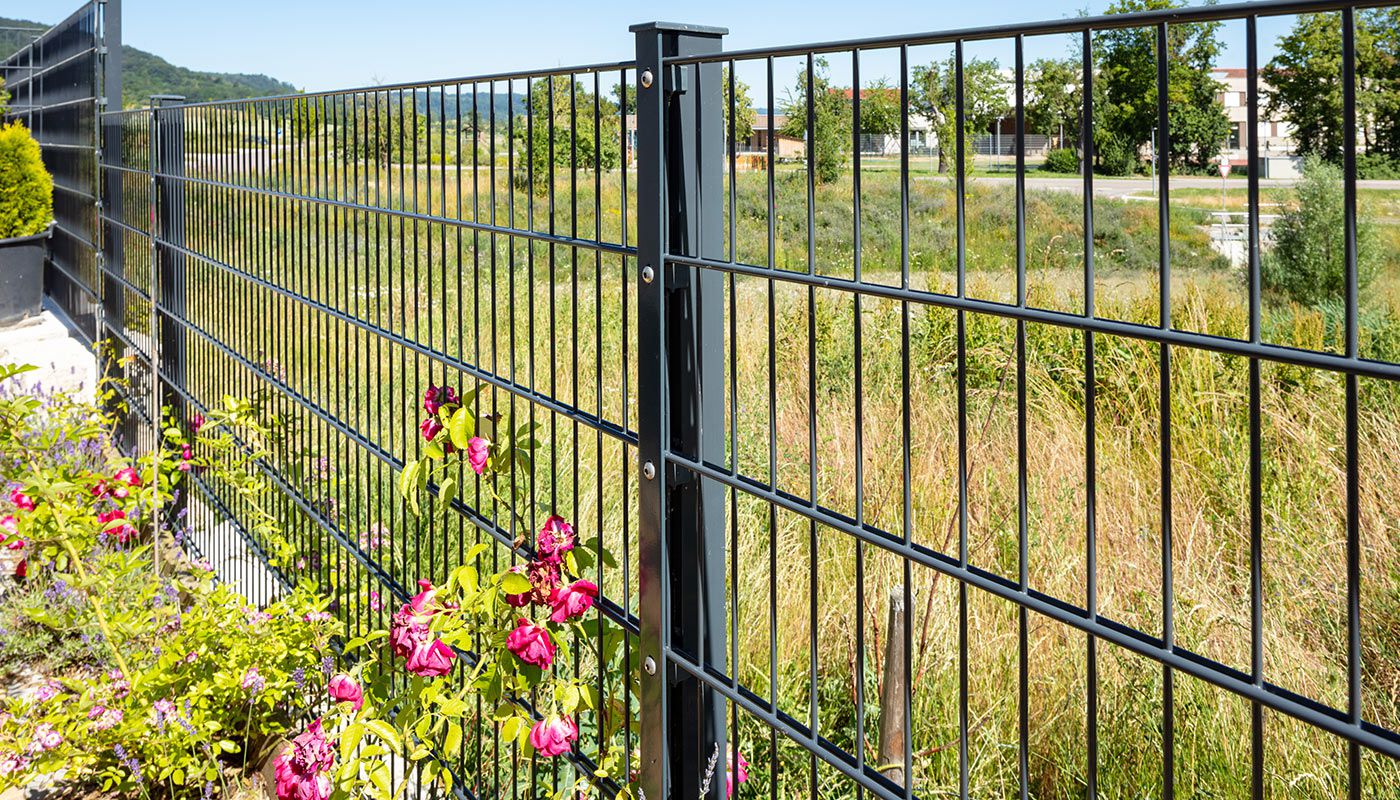

Double Panel (Çift Çubuklu Panel)
Güvenlik Paneli
Jiletli Panel

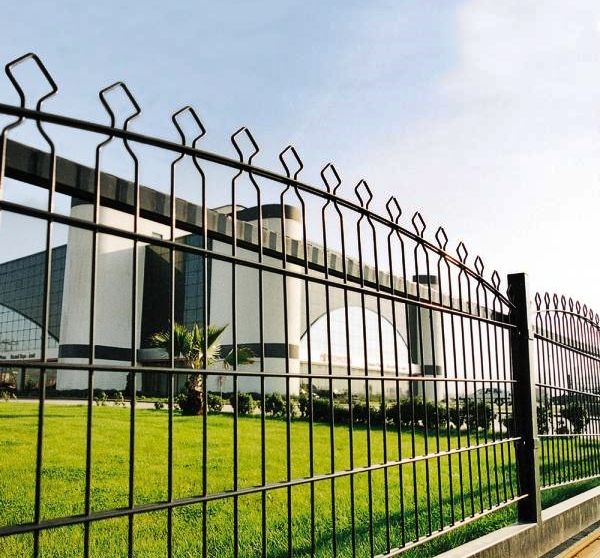

Dekorlu Panel
Köşebent Pano
Direkler arası mesafe 2,50 mt’dir.
Betonu atılmış arazide, direklerin yerleşeceği alanların flanş yardımıyla delinecek yerleri işaretlenir.
İşaretlenen alanlarda matkapla delikler açılır
Açılan deliklere direkler terazisinde yerleştirilip dübeller ile sabitlenir.
Direkler arasına paneller metal klips ve cıvata yardımıyla sabitlenerek montaj sonlandırılır.

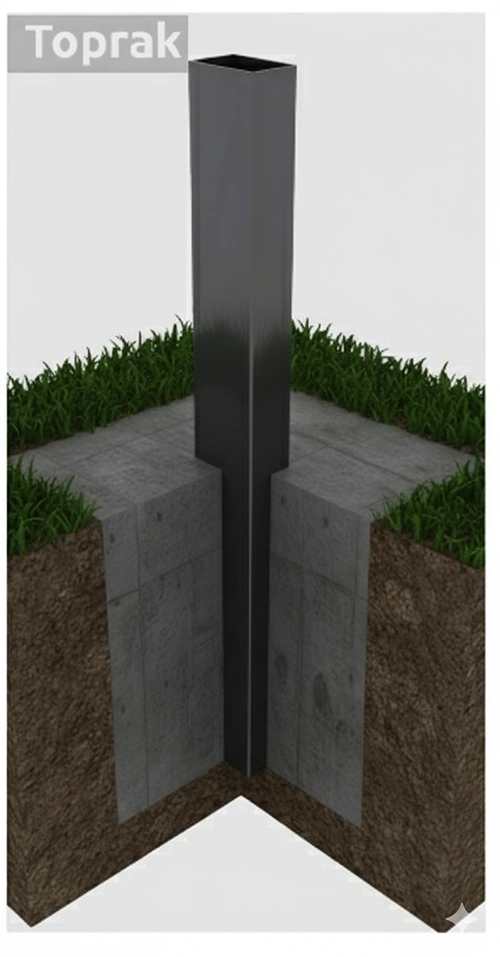

Toprak Zemin

Direkler arası mesafe 2,50 mt’dir.
Tesviyesi ve temizliği önceden yapılmış toprak arazide, direklerin yerleşeceği alanlar işaretlenir.
İşaretlenen alanlarda 40x40x50 cm çukurlar açılır.
Açılan çukurlara direkler terazisinde yerleştirilip sabitlenir.
Direk diplerine beton dökülür, kurumaya bırakılır.
Direkler arasına paneller, metal klips ve cıvata yardımıyla sabitlenerek montaj sonlandırılır.

ÇİT ÜZERİ KORUMA TEDBİRLERİ UYGULAMA TARİFİ

Çitin üzerine yapılacak koruma tedbirine göre direkler düz konsollu, deve boyunlu (L konsollu) ve V konsollu olarak üretilir.

Düz konsollu modeller üzerine dikenli tel, düz jiletli tel, düzlemsel jiletli tel ve kaynaklı jiletli tel uygulamaları yapılarak güvenlik seviyesi arttırılabilir.

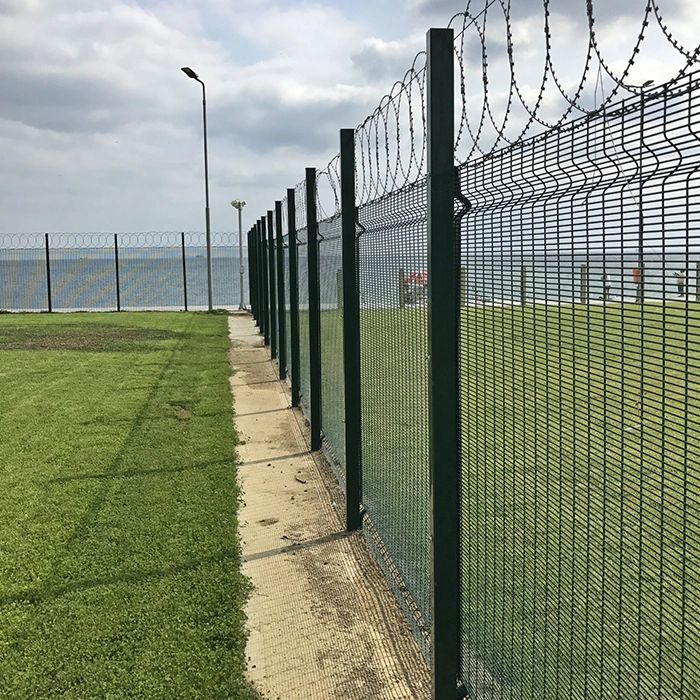

Deve boyunlu (L konsollu) modeller üzerine dikenli tel, düz jiletli tel, düzlemsel jiletli tel, helezon jiletli tel ve kaynaklı jiletli tel uygulamaları yapılarak güvenlik seviyesi arttırılabilir.

Düzlemsel jiletli tel ve helezon jiletli tel uygulamaları için konsollar arasına 2 sıra gergi teli çekilir ve jiletli teller gerdirilerek, bağ telleriyle gergi tellerine ve direklere bağlanırlar.

V konsollu modeller üzerine kaynaklı jiletli tel ve helezon jiletli tel uygulamaları yapılarak güvenlik seviyesi arttırılabilir. Helezon jiletli tel tek başına uygulanabildiği gibi gergi teli yerine dikenli tel yada düz jiletli tel çekilerek birleşik şekilde de uygulanıp güvenlik seviyesi bir üst noktaya taşınabilir.

Kaynaklı jiletli tel uygulamaları gergi teli ve bağ teli ile yapılabilse de daha gergin ve rijit bir görünüm için kutu profil kuşak önerilmektedir.

ÖNEMLİ BİLGİ

Çit üzeri koruma tedbirleri içinde, düzlemsel jiletli teli diğer imalatlardan ayıran en önemli özelliklerinden biriside, herhangi bir konsola ihtiyaç duymadan, yarısının, çit üzerine bindirilip, bağ telleriyle çite bağlanarak uygulanabilmesidir.

KULLANIM ALANLARI

Özel projeler
Kamu projeleri
Taşkın tesisleri
Hava – kara ayrımı
İhata üzeri uygulamalar

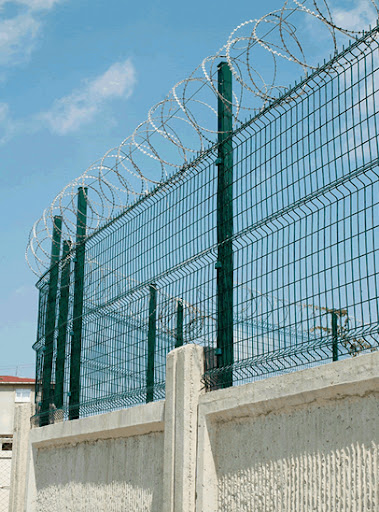

Duvar üzeri uygulamalar
Beton zemin üzeri uygulamalar
Kamu Sınır Belirleme
KGM, TCDD, AYGM, DHMİ gibi kamu kurumlarında kamu alanını belirlemek için kullanılır.
