Boru Direk

Boru Direk

Direkler çit çekebilmek için kullanılan ana ekipmanlardır.

Boru direkler siyah sac ve galvanizli sacdan farklı çap ve et kalınlıklarında üretilir. Hangi ölçülerin kullanılacağı, çit yüksekliği ve kullanılacak tel türüne göre belirlenir.

• Çeşitli kaplama seçenekleri: galvaniz, boya, antipas ve elektrostatik polyester uygulamaları.
• Düz, L (NATO) ve V konsollu çit üzeri koruma uygulamalarına uygun üretim.
• Toprak ve beton zemin için farklı montaj detayları (çukur / flanş).
• GES, RES, tarım, kamu sınırı ve altyapı projelerinde yaygın kullanım.

Teklif Alın

Üretim

Direğin ömrünü uzatmak ve dış etkenlere karşı korumak için çeşitli kaplama seçenekleri sunulmaktadır. İhtiyaca göre aşağıdaki alternatiflerden biri tercih edilebilir.

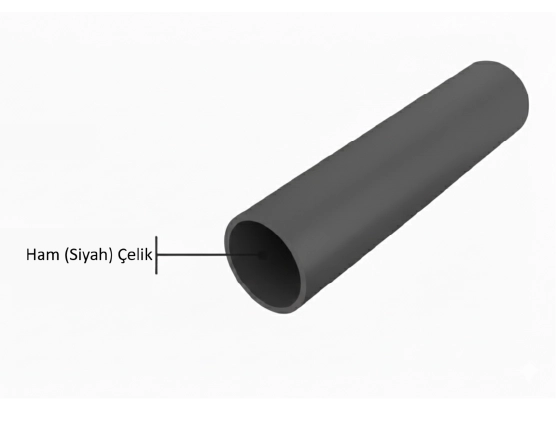

• Siyah (ham malzeme)
• Antipaslı (gri veya kırmızı renk)

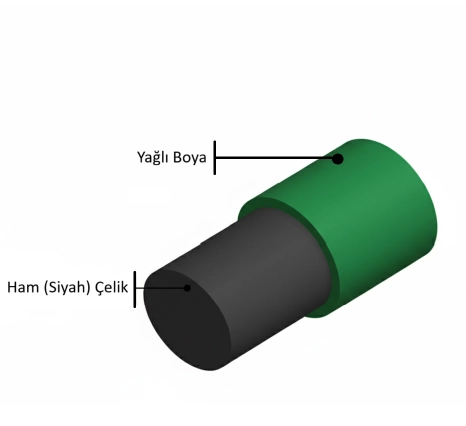

• Siyah üzerine yağlı boya

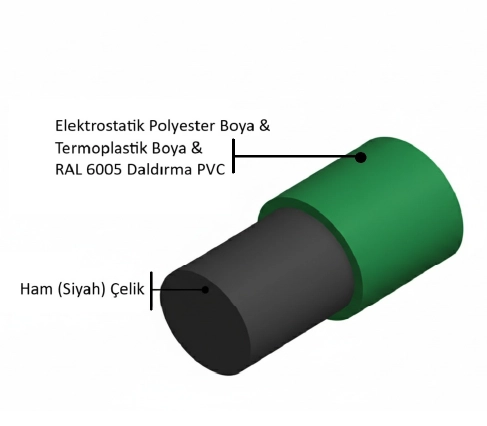

• Siyah üzerine elektrostatik polyester boya

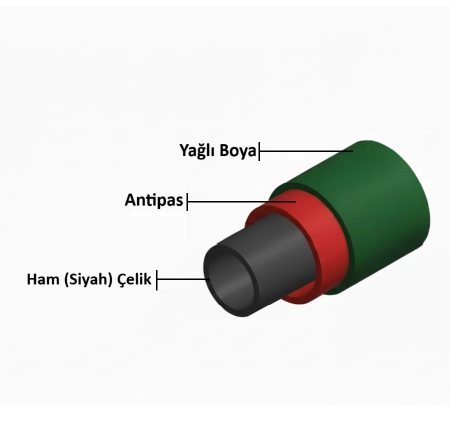

• Antipas üzerine yağlı boya

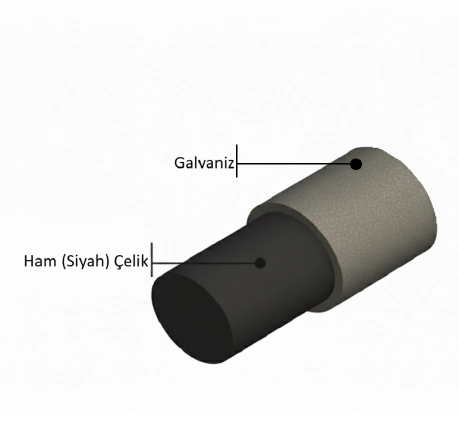

• Sıcak daldırma galvaniz

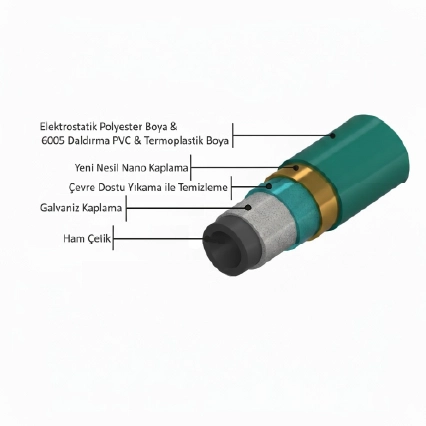

• Pregalvaniz (galvanizli sac) + elektrostatik polyester boya

Kaplama türü, arazi koşulları ve müşteri beklentilerine göre belirlenir.

Yardımcı Ekipmanlar

• Genellikle rulo malzemeler ile kullanılırlar. Rulo malzemelerin gergin olmasını sağlamak için gergi teli ve bağ teli kullanılmaktadır. Gerdirme işlemi sırasında direklere binen yükü azaltmak amacıyla yardımcı ekipman olarak kullanılan payandalar (destekleyiciler), uygulama koşullarına göre ana direklerden daha ince tercih edilebilir.

Çit Üzeri Koruma Tedbirleri İçin Konsol Uygulamaları

• Düz konsollu modeller. Koruma tedbirinin ihtiyaç duyduğu alan kadar direk uzun üretilir. Örneğin; tel üzeri 3 sıra dikenli tel uygulaması için, direkler tel üst sınırından 30 cm daha uzun ve düz üretilir.
• Deve boyunlu (L konsollu – NATO direği) modeller. Koruma tedbirinin ihtiyaç duyduğu alan kadar, direk üst sınırından, direğe 135° lik açıyla dışarı doğru uzanan L formunda bir kol kaynatılarak üretilir.

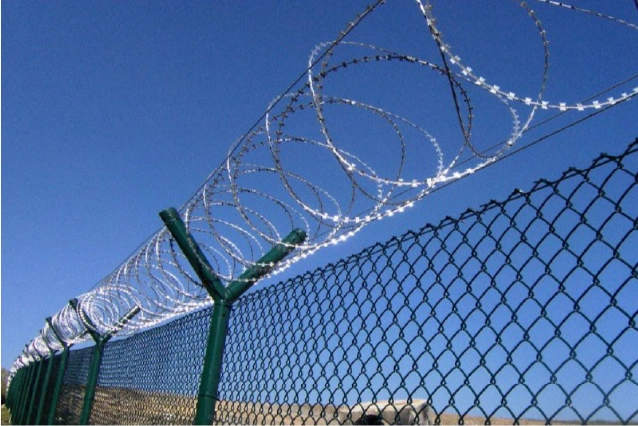

• V konsollu (Y kafa – Çatal) modeller. Koruma tedbirinin ihtiyaç duyduğu alan kadar, direk üst sınırından, direğe 135° lik açıyla dışarı ve içeri doğru uzanan V formunda kollar kaynatılarak üretilir.

Zemin Tipleri

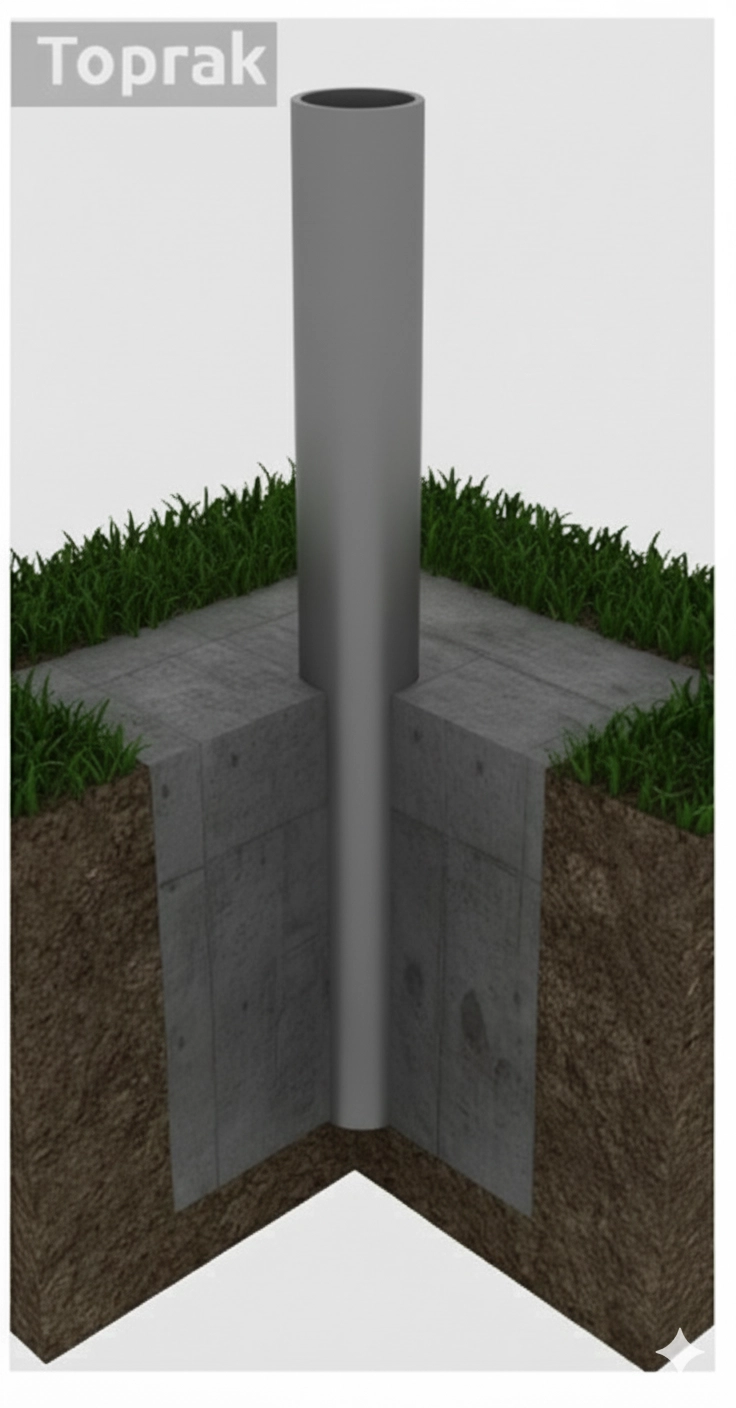

• Toprak zeminlerde: Toprak altında kalacak kısmı için direkler 50 cm uzun üretilirler.

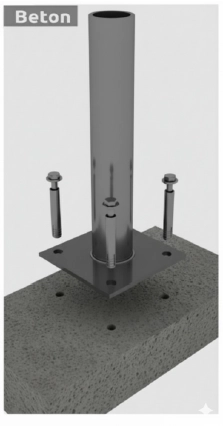

• Beton zeminlerde: Direk altlarına, direk yüksekliği, et kalınlığı ve beton zemin durumuna göre belirlenen flanş (plaka) kaynatılır. Zemin montajı için flanş üzerine 4 noktada delik açılır.

Standart Uygulama Tarifi

Toprak Zemin

Boru direkler genellikle aşağıdaki rulo malzemelerle birlikte, toprak zeminlerde kullanılır:

• Örgü Teli (Kafes Tel, Helezonik Tel)

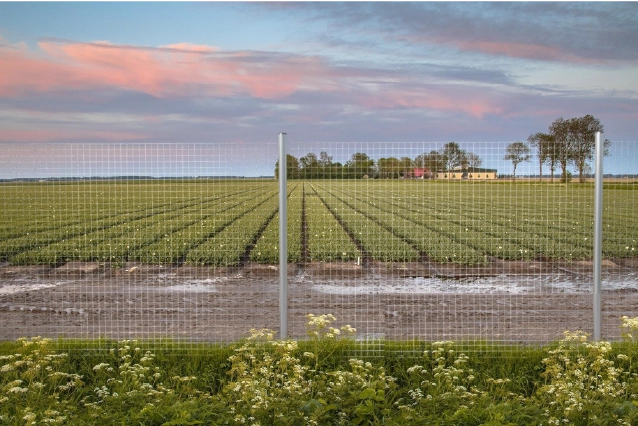

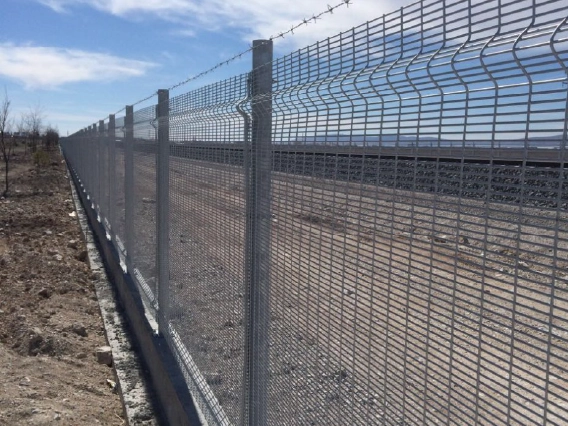

• Kaynaklı Tel

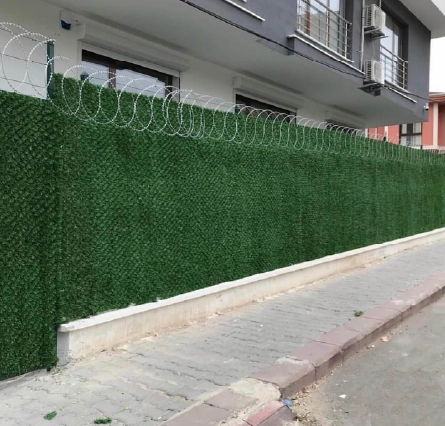

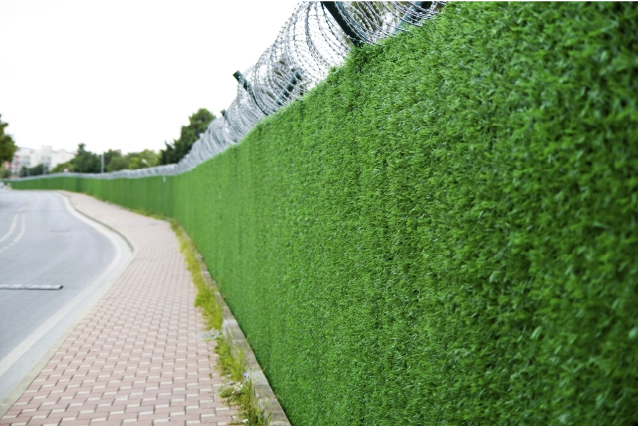

• Çim Çit
• Direkler arası mesafe 3 mt'dir.
• Payandalar arası mesafe 45 mt'dir – yani 15 direkte bir çift taraflı / başlangıç, bitiş ve kapı kenarlarında tek taraflı uygulanır.
• Tesviyesi ve temizliği önceden yapılmış toprak arazide, direklerin ve payandaların yerleşeceği alanlar işaretlenir.
• İşaretlenen alanlarda 40x40x50 cm çukurlar açılır.
• Açılan çukurlara direk ve payandalar terazisinde yerleştirilip sabitlenir.
• Direk ve payanda diplerine beton dökülür, kurumaya bırakılır.
• Direkler arasına 3 sıra gergi teli çekilir.
• Tercih edilen rulo malzeme, gerdirilerek, direkler, payandalar ve gergi tellerine, bağ teli ile bağlanıp montaj sonlandırılır.

Beton Zemin (Duvar – Hatıl)

• Direkler arası mesafe 3 mt'dir.
• Payandalar arası mesafe 45 mt'dir – yani 15 direkte bir çift taraflı / başlangıç, bitiş ve kapı kenarlarında tek taraflı uygulanır.
• Betonu atılmış arazide, direklerin ve payandaların yerleşeceği alanların flanş yardımıyla delinecek yerleri işaretlenir.
• İşaretlenen alanlarda matkapla delikler açılır.
• Açılan deliklere direk ve payandalar terazisinde yerleştirilip dübeller ile sabitlenir.
• Direkler arasına 3 sıra gergi teli çekilir.
• Tercih edilen rulo malzeme, gerdirilerek, direkler, payandalar ve gergi tellerine, bağ teli ile bağlanıp montaj sonlandırılır.

Çit Üzeri Koruma Tedbirleri Uygulama Tarifi

• Çitin üzerine yapılacak koruma tedbirine göre direkler düz konsollu ya da deve boyunlu (L konsollu – NATO direği) olarak üretilir.
• Düz konsollu modeller üzerine dikenli tel, düz jiletli tel ve düzlemsel jiletli tel uygulamaları yapılarak güvenlik seviyesi artırılabilir.

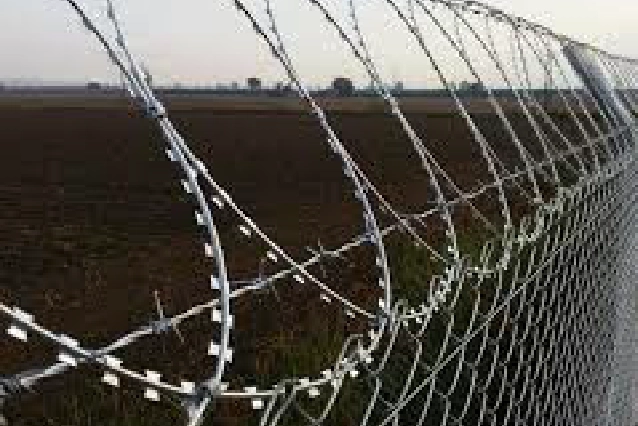

• Deve boyunlu (L konsollu – NATO direği) modeller üzerine dikenli tel, düz jiletli tel, düzlemsel jiletli tel ve helezon jiletli tel uygulamaları yapılarak güvenlik seviyesi artırılabilir.
• Düzlemsel jiletli tel ve helezon jiletli tel uygulamaları için konsollar arasına 2 sıra gergi teli çekilir ve jiletli teller gerdirilerek, bağ telleriyle gergi tellerine ve direklere bağlanırlar.
• V konsollu modeller üzerine helezon jiletli tel uygulamaları yapılarak güvenlik seviyesi artırılabilir. Helezon jiletli tel tek başına uygulanabildiği gibi gergi teli yerine dikenli tel ya da düz jiletli tel çekilerek birleşik şekilde de uygulanıp güvenlik seviyesi bir üst noktaya taşınabilir.

Kullanım Alanları

• Güneş Enerji Santralleri (GES)
• Rüzgar Enerji Santralleri (RES)
• Arazi Çevreleri
• Tarım Alanları
• Kamu Sınır Güvenliği
• DSİ dere kenarları
• KGM, TCDD, AYGM, DHMİ gibi kamu kurumlarında kamu sınırlarını belirlemek için kullanılır.
